常用液压缸的结构

发布时间:2019-12-17 16:12浏览次数:

潍坊诸城液压油缸为您介绍一下常用液压缸的结构。

缸筒:缸筒是液压缸的主体零件,它与缸盖、活塞等零件构成密闭的容腔,推动活塞运动。

缸盖:缸盖装在液压缸两端,与缸筒构成紧密的油腔。通常有焊接、螺纹、螺栓、卡键和拉杆等多种连接方式,-般根据工作压力,油缸的连接方式,使用环境等因素选择。

活塞杆:活塞杆是液压缸传递力的主要元件。材料一般选择中碳钢(如45号钢)。油缸工作时,活塞杆受推力、拉力或弯曲力矩等,固保证其强度是必要的;并且活塞杆常在导向套中滑动,配合应合适。

活塞:是将液压能转为机械能的主要元件,它的有效工作面积直接影响液压缸的作用力和运动速度。活塞与活塞杆连接有多种形式,常用的有卡环型、轴套型和螺母型等。

响套:导向套对活塞杆起导向和支撑作用,它要求配合精度高,摩擦阻力小,耐磨性好,能承受活塞杆的压力、弯曲力以及冲击振动。内装有密封装置以保证缸筒有杆腔的密封, 外侧装有防尘圈,以防止杂质、灰尘和水分带到密封装置处,损坏密封。

缓冲装置:活塞和活塞杆在液压力的驱动下运动时具有很大的动量,当进入油缸的端盖和缸底部分时,会引起机械碰撞,产生很大的冲击压力和噪音。采用缓冲装置,就是为 了避免这种碰撞。其工作原理是使缸筒低压腔内油液(全部或部分)通过节流把动能转换为热能,热能则由循环的油液带到液压缸外。缓冲装置的结构分为恒节流面积缓冲装置和变节流型缓冲装置两种。

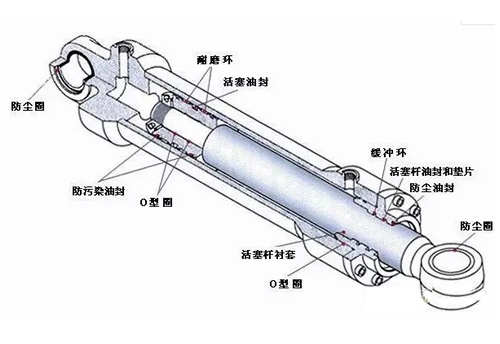

常用液压缸的结构图
